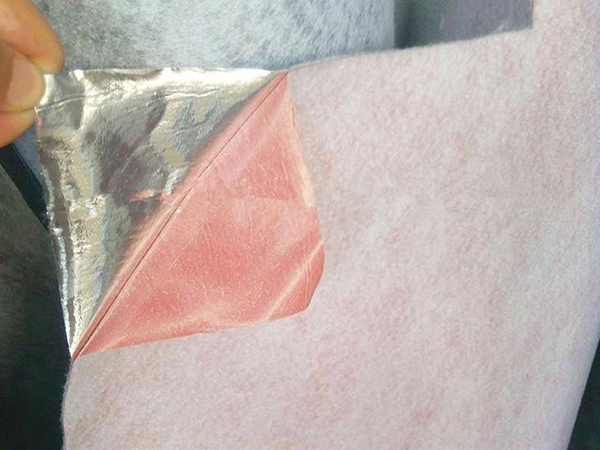

銅胎基丙綸防水卷材

一、產(chǎn)品介紹

    聚乙烯丙綸耐根穿刺防水卷材是以合成高分子聚乙烯樹脂為主阻根防水層，高強(qiáng)度丙綸長絲無紡布為增強(qiáng)層，采用擠出壓延工藝，經(jīng)一次熱復(fù)合而成的耐根穿刺專用防水卷材，屬樹脂類FS2聚乙烯系列高分子復(fù)合防水卷材。

二、產(chǎn)品特點(diǎn)

1、該產(chǎn)品添加多種防老劑，從而大大提高了其使用壽命；

2、卷材上下兩表面粗糙，無紡布纖維呈無規(guī)則交叉結(jié)構(gòu)，構(gòu)成立體網(wǎng)孔狀結(jié)構(gòu)，與水泥基層粘結(jié)時(shí)，水泥粘結(jié)劑可直接嵌入卷材表面的網(wǎng)孔中，隨水泥固化為一體，粘結(jié)牢固，*性強(qiáng)；

3、產(chǎn)品質(zhì)地密實(shí)，膨脹系數(shù)小，水汽不易透過，防水效果優(yōu)異；同時(shí)采用的聚乙烯樹脂以及高強(qiáng)度長絲無紡布，阻根效果好，耐穿刺性能優(yōu)異；低溫柔性好，易彎曲，可任意折疊，施工操作簡單；

三、施工工藝

1、基層清理：清理干凈基層表面的灰塵、雜物等，干燥的基面應(yīng)預(yù)先灑水潤濕，但不能有殘留的積水；

2、配制粘結(jié)膠：聚乙烯醇膠與水泥的重量比為1：5時(shí)，每公斤水泥加水控制0.40~0.43公斤；聚乙烯醇膠與水泥的重量比為1：10時(shí)，每公斤水泥控制在0.47~0.50公斤。配制時(shí)，先把107膠放入制膠容器中，邊攪拌邊加水，加水后攪拌至聚乙烯醇膠全部溶解；然后再邊攪拌邊加水泥，攪拌至均勻無凝塊，無沉淀、無泡沫即可；

3、復(fù)雜部位處理：防水層施工前，應(yīng)按圖紙要求先做好復(fù)雜部位的附加層，復(fù)雜部位的附加層用卷材、水泥膠或聚氨酯膠處理粘接；

4、大面卷材鋪貼：復(fù)合卷材鋪貼時(shí)，可先在鋪貼部位將復(fù)合卷材預(yù)放3~12米(地下工程可預(yù)放2~3米)，找正方向后，在中間處固定，將卷材一端至固定處粘貼，粘貼完畢后，再將預(yù)放卷材另一端卷回至已粘貼好的位置，連續(xù)鋪貼直至整幅完成。

復(fù)合卷材接縫搭接寬度：長邊接縫為100mm，短邊接縫為120mm。相鄰短邊接縫應(yīng)錯(cuò)開1m以上，多層施工時(shí)，上下層卷材的搭接邊應(yīng)錯(cuò)開1/3幅寬以上。

5、保護(hù)層施工：卷材外露時(shí)，為防止意外損壞和紫外線照射，需加保護(hù)層延長復(fù)合卷材使用壽命。保護(hù)方式以水泥材料為主，上人屋面和*性建筑用1:2.5水泥砂漿抹20mm厚，非上人屋面可采用水泥膠涂刷兩道約1.0mm厚。
